Cilindres

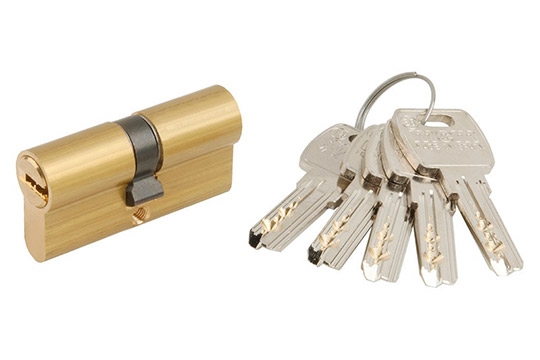

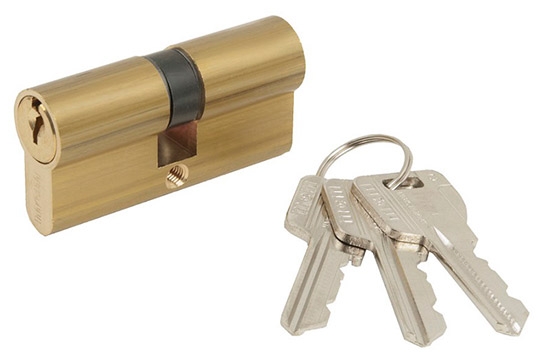

¿Què és un cilindre o bombí?

Un cilindre és un mecanisme que s'utilitza per a l'obertura o el tancament d'una porta accionant el pany mitjançant els bulons i el pestell. La seva funció és aportar seguretat a les portes d'entrada o entàncies on no es vol que hi accedeixi cap persona sense clau.

Al mercat hi ha molts tipus de bombins per a panys, que es diferencien entre ells per la forma, el material, la longitud, el nivell de protecció i altres característiques més específiques. Tot i la gran varietat de bombins per a panys disponibles, el principi de funcionament és sempre el mateix.

Funcionament del bombí o cilindre

A la part central dels bombins sempre hi ha una llengüeta de color fosc, que, dins de l'argot de ferreteria, s'anomena lleva o passador. La mesura del cilindre ve determinada principalment per la seva longitud total i la distància de la lleva. Aquest mecanisme és el que entra en contacte mecànic amb el pany i en regula l'obertura o el tancament.

Dins del cos principal del bombí hi ha passadors que llisquen sobre uns allotjaments específics. El nombre de passadors oscil·la entre 5 i 36, garantint fins a 100.000 combinacions de clau.

Com més gran sigui el nombre de passadors, més gran serà el nombre de combinacions i, per tant, menor la probabilitat que el bombí s'obri.

En inserir la clau, els passadors es col·loquen en la posició correcta i el mecanisme de bloqueig es desbloqueja, provocant la rotació de la lleva.

Hi ha diverses normatives vigents que regulen la classificació dels bombins de pany referent a la fiabilitat, durabilitat i seguretat. A Europa, la normativa vigent és l'EN 1303:15, que defineix la classificació d'un bombí segons els paràmetres següents:

• Categoria d'ús: sempre grau 1, evita casos d'un ús indegut.
• Durabilitat: tres graus disponibles amb una escala del 4 al 6, en funció de la quantitat d'assajos realitzats al bombí. El grau 6 vol dir 100.000 cicles.
• Massa de la porta: sempre grau 0, únic grau proporcionat i no requereix prova.
• Resistència al foc: grau 0 no apte per a portes tallafocs i tallafums, grau A apte per a portes tallafocs i grau B apte per a portes tallafocs i tallafums.
• Seguretat: grau 0, única qualificació proporcionada i no requereix prova.
• Resistència a la corrosió: quatre graus disponibles (0, A, B, C). Per obtenir el grau màxim C, el cilindre es sotmet a proves de canvis de temperatura des de -25 °C fins a 65 °C i boira salina durant 96 hores.
• Seguretat de la clau: sis graus en una escala de l'1 al 6, i 6 és el més alt; avaluen el nombre de combinacions i la seva seguretat.
• Resistència a l'atac: cinc graus en una escala de 0 a D; mesura la capacitat del bombí per resistir els intents d'entrada forçada com la perforació, cisellat, torsió i extracció.
• Resistència a la manipulació: resistència a l'ús mitjançant tècniques de manipulació.
• Resistència als cops: quatre nivells (1, 2, 3): nivell 1 ofereix 5 minuts de resistència als cops, nivell 2 ofereix 10 minuts i ivell 3 ofereix 15 minuts.

Abans de començar: Perfil o forma dels bombins per a panys

• Bombí perfil europeu, el més comú a Espanya.
• Perfil rodó o suís, quan la forma és una circumferència.
• Perfil rodó facetat, quan la forma és una circumferència amb línies rectes.
• Perfil ovalat, amb secció transversal amb forma d'ou.

Tipus de bombins

• Bombí doble: quan la clau es pot inserir des dels dos costats del cilindre.
• Mig bombí: quan l'ull del pany és present només en una de les cares.
• Bombí amb pom: permet l'obertura i el tancament des de l'interior sense necessitat de clau, usant el pom giratori que porta incorporat.

Muntar i desmuntar un cilindre pas a pas

1. Descargolar el cargol de fixació del cilindre situat al pany a la mateixa alçada. El cargol sempre està en el cantell de la porta.
2. Extreure el cilindre per la part interior de la porta inserint la clau i girant sense realitzar cap esforç addicional, simplement alineant la clau amb el cilindre. Un cop alineada, el bombí surt amb molta suavitat. Nota: L'extracció o col·locació del cilindre o bombí sempre s'ha de fer amb la porta oberta.
3. Prendre nota de la mesura total del bombí i també fins al centre de la lleva, habitualment es treballa amb dos tipus de cilindres: centrats i descentrats.
4. Per fer el muntatge d'un nou cilindre, simplement cal realitzar els mateixos passos però al revés, ja que no es necessita cap mena d'eina. Recordeu: abans de tancar la porta, cal comprovar que el bombí funciona amb total normalitat tant a l'interior com a l'exterior, i que els bulons i el pestell del pany realitzen la seva funció correctament.
5. Un cop fetes les comprovacions, s'han de realitzar les mateixes proves amb la porta tancada des de l'interior i amb una altra persona a l'exterior.
